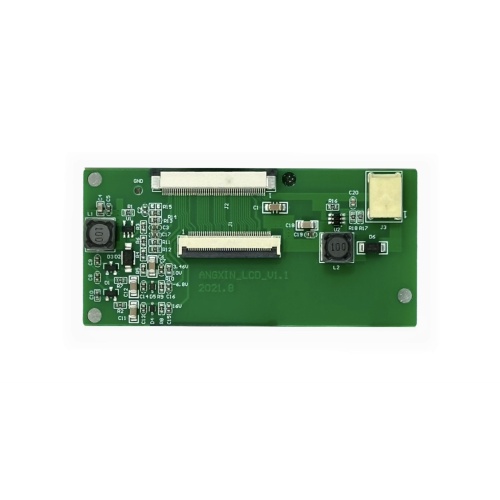

Driver de alimentação e luz de fundo do LCD PCBA

Driver de alimentação e luz de fundo do LCD PCBA

obtenha o ultimo preço

Quantidade de pedido mínimo:

Contato Agora

Descrição do produto

Atributos do produto

Embalagem & Entrega

Descrição do produto

Atributos do produto

marca: Sanjing

Origin: China

Lugar De Origem: China

Tipo De Produto: Driver de alimentação e luz de fundo do LCD

Aplicação: LCD Display Module / Industrial Display Equipment

Costumização: OEM / ODM Available

Embalagem & Entrega

The file is encrypted. Please fill in the following information to continue accessing it

Descrição do produto

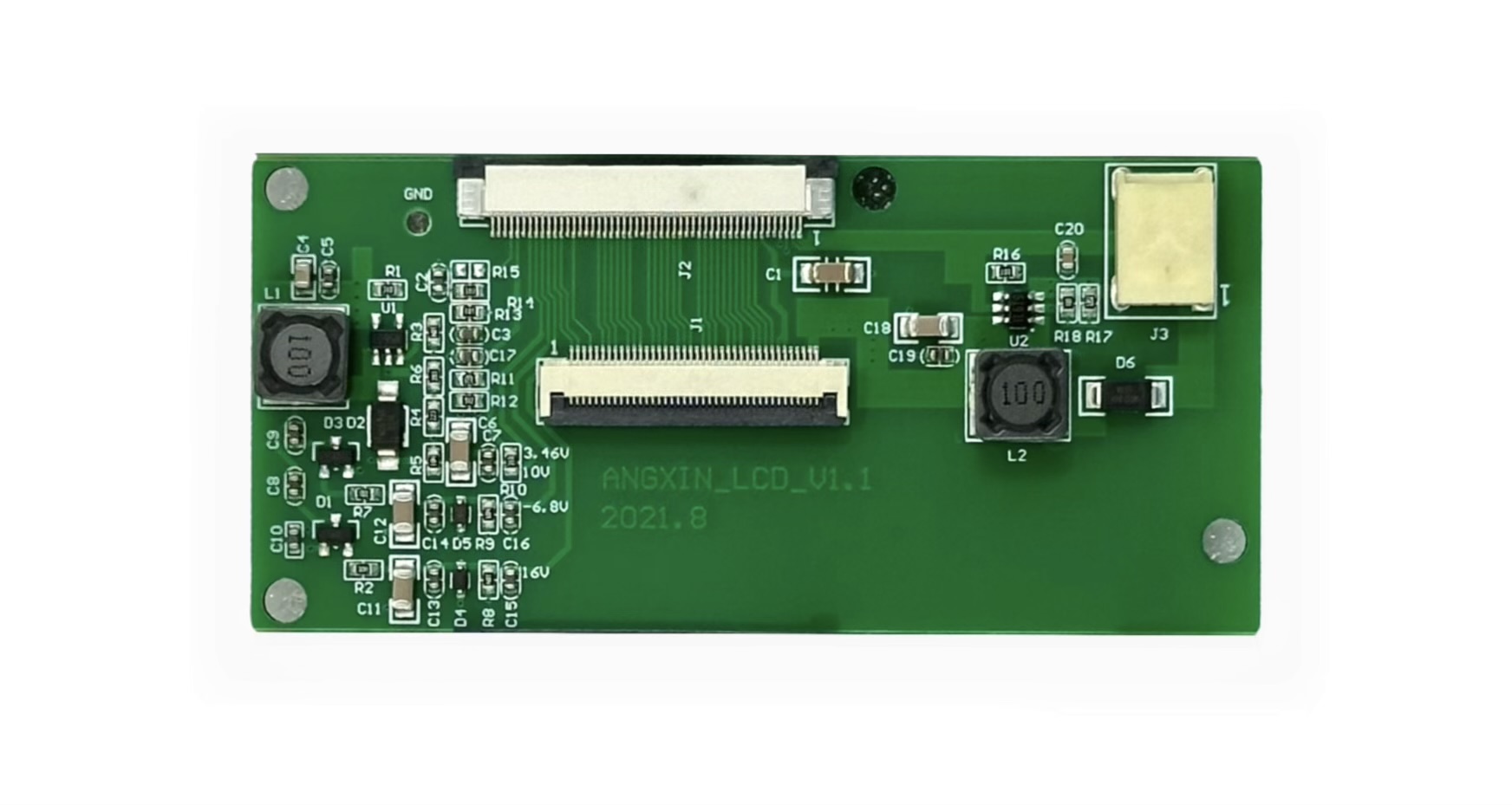

O driver PCBA de alimentação e luz de fundo do LCD fornece conversão de energia e suporte de interface para módulos LCD usados em equipamentos industriais e eletrônicos. A placa FR-4 retangular inclui múltiplas seções de alimentação, conectores FPC/FFC e uma interface de conexão externa. Marcações de tensão incluindo 3,16 V, -6,8 V, 10 V e 16 V aparecem na PCB, mostrando que o circuito suporta vários trilhos de tensão que o sistema de exibição conectado precisa.

A placa usa dois conectores de display largos, J1 e J2, para conectar módulos relacionados ao LCD ou cabos flexíveis, e o conector J3 fornece outro ponto de conexão para o sistema externo. A seção de potência contém indutores, diodos, dispositivos de gerenciamento de energia, resistores e capacitores dispostos em torno dos circuitos de conversão correspondentes. Este layout permite que o PCBA lide com a conversão de tensão e distribua a energia necessária para o módulo de exibição por meio de uma placa de interface compacta.

Do ponto de vista da fabricação, esta placa se adapta bem à montagem SMT porque a maioria dos componentes eletrônicos usa pacotes de montagem em superfície. Dispositivos de gerenciamento de energia, diodos, resistores, capacitores e indutores exigem posicionamento e soldagem controlados, e conectores FPC/FFC de passo fino precisam de alinhamento preciso durante a produção. Um processo de montagem de montagem em superfície estável é mais importante em torno desses contatos do conector porque a precisão do passo afeta diretamente a conexão elétrica com o módulo LCD.

Os diferentes tamanhos de componentes também tornam o controle da pasta de solda e o processamento de refluxo uma prioridade de produção durante a montagem do SMT PCB. Componentes de potência e indutores maiores são montados juntos com pequenos componentes passivos e conectores finos na mesma placa. A inspeção pode, portanto, focar na qualidade da junta de solda, no alinhamento do conector, na polaridade dos componentes e na condição de montagem das seções de conversão de energia. O teste elétrico também pode ser feito de acordo com os requisitos de tensão e interface do cliente.

Para aplicações de LCD personalizadas, o tamanho da PCB, a configuração da tensão de saída, o posicionamento do conector, os requisitos de interface FPC/FFC, o circuito de alimentação e a seleção de componentes podem ser adaptados às especificações de projeto do cliente. O escopo de fabricação pode incluir fabricação de PCB, aquisição de componentes, montagem SMT, instalação de conectores, inspeção de qualidade, programação de firmware quando necessário e testes funcionais. Processos de fabricação sem chumbo e sem halogênio são aplicados em toda a produção.
