Interface Ethernet PCBA para câmeras industriais

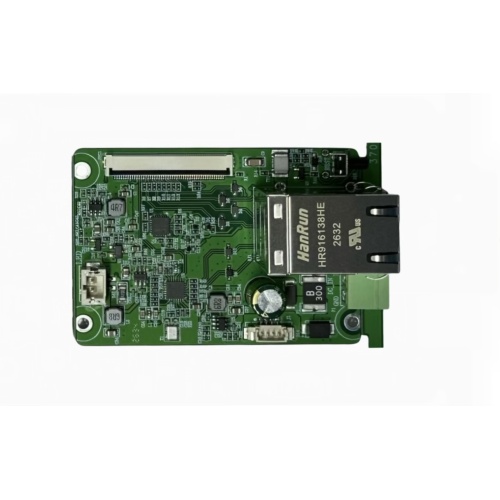

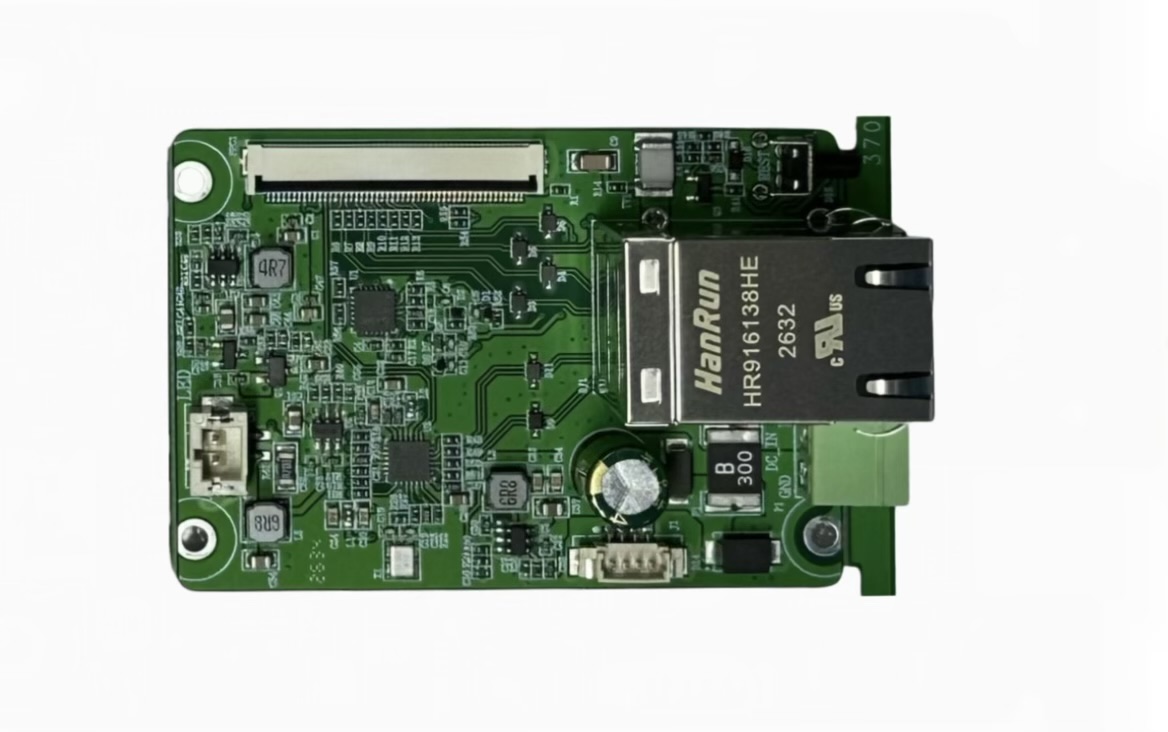

A placa carrega um conector Ethernet RJ45 com um transformador de rede integrado, um conector FPC, conectores de múltiplos fios, um terminal de entrada CC, ICs de controle e interface, componentes de gerenciamento de energia, indutores e componentes de filtragem. O conector FPC oferece um ponto de conexão compacto para circuitos do lado da câmera ou outros módulos internos. A interface Ethernet suporta comunicação em rede com fio, dependendo da configuração final de hardware e firmware. Circuitos de conversão de energia separados fornecem os trilhos de alimentação necessários para os componentes eletrônicos integrados.

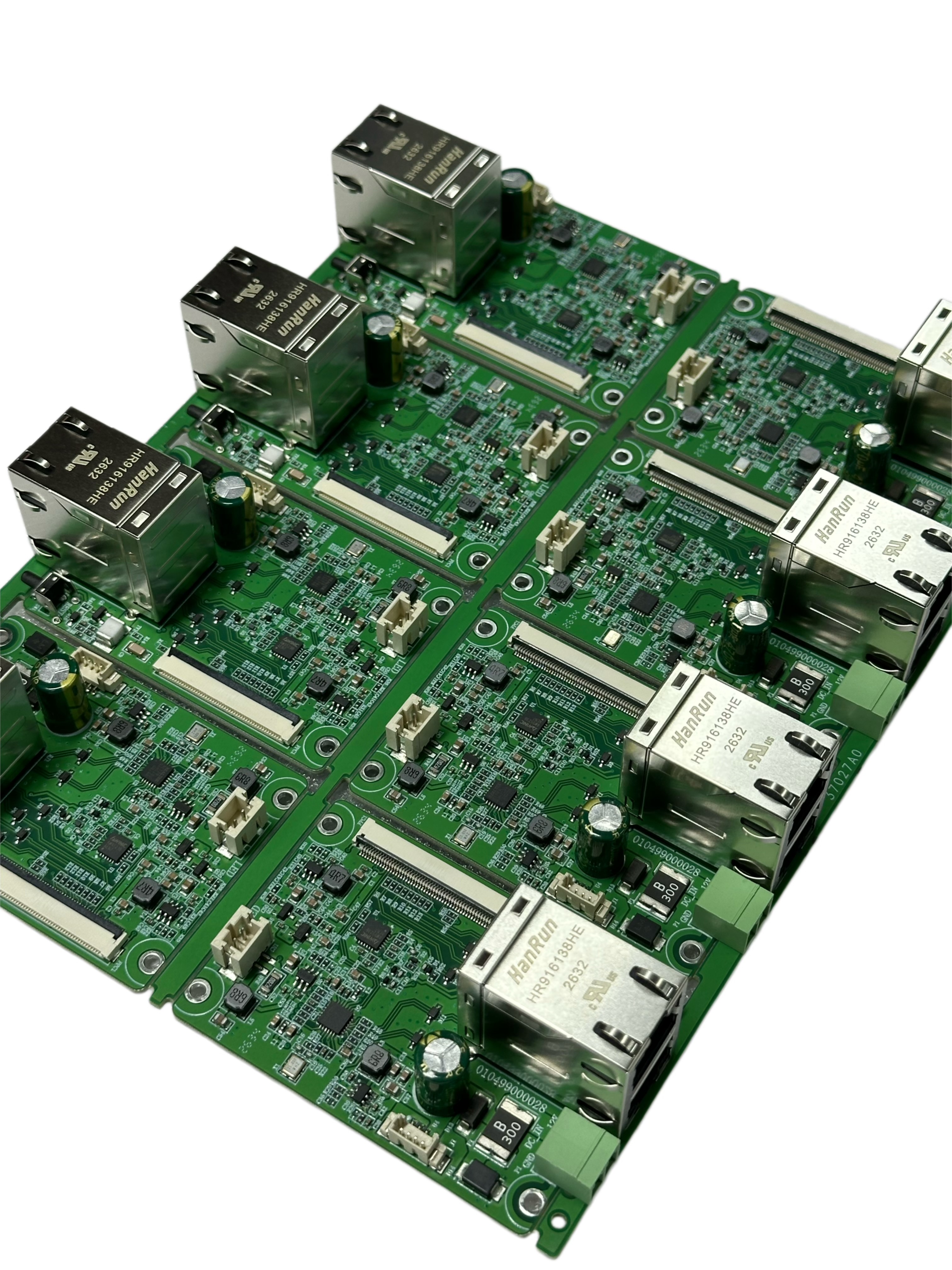

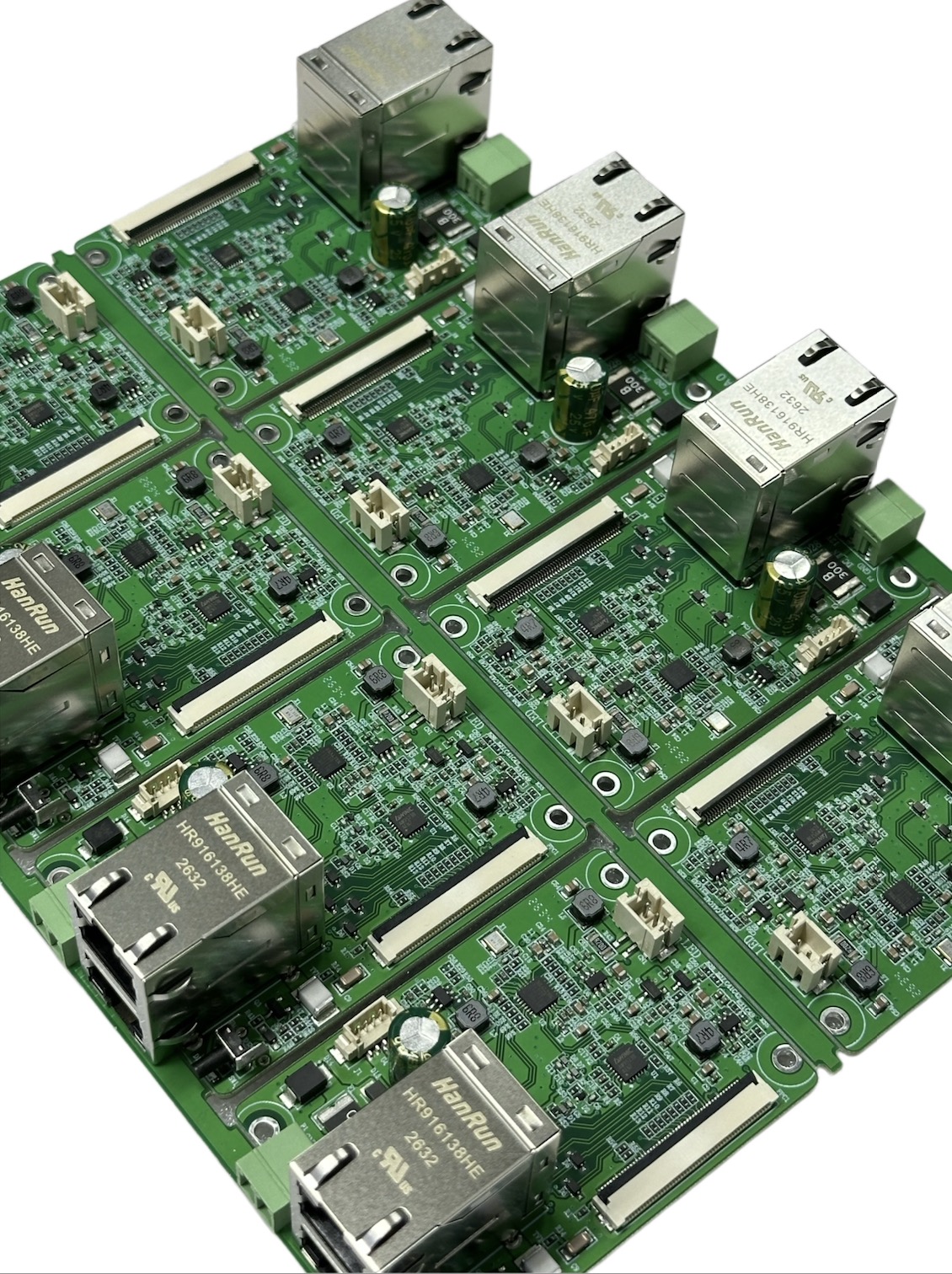

Este produto utiliza uma alta densidade de componentes montados em superfície e se adapta à montagem SMT automatizada. O espaçamento compacto dos componentes também torna a impressão controlada da pasta de solda, o posicionamento preciso dos componentes e o gerenciamento do processo de refluxo uma prioridade de produção. A PCB pode ser fabricada em formato de painel para montagem eficiente de montagem em superfície em lote, conforme mostrado na configuração de produção de múltiplas placas. A instalação do furo passante e do conector pode ser adicionada após o processo SMT principal, conforme necessário.

O serviço de montagem de PCB também pode cobrir a fabricação de PCB, fornecimento de componentes, colocação de SMT, montagem de conectores, soldagem, programação, inspeção e testes funcionais. A inspeção de fabricação concentra-se nas juntas de solda do conector, polaridade dos componentes, alinhamento da interface FPC, conectividade Ethernet, entrada de energia e desempenho de comunicação de acordo com os requisitos de teste do cliente.

Dimensões de PCB, definições de pinos FPC, arranjos de conectores, configurações de interface Ethernet, design de energia de entrada, funções de comunicação e firmware são ajustados para diferentes projetos de câmeras industriais. A produção OEM e ODM segue os arquivos Gerber, BOMs, esquemas, firmware, procedimentos de teste e amostras de referência do cliente. Processos de fabricação sem chumbo e sem halogênio estão disponíveis para produção personalizada de PCBA.
