Bateria de lítio de alta corrente BMS PCBA

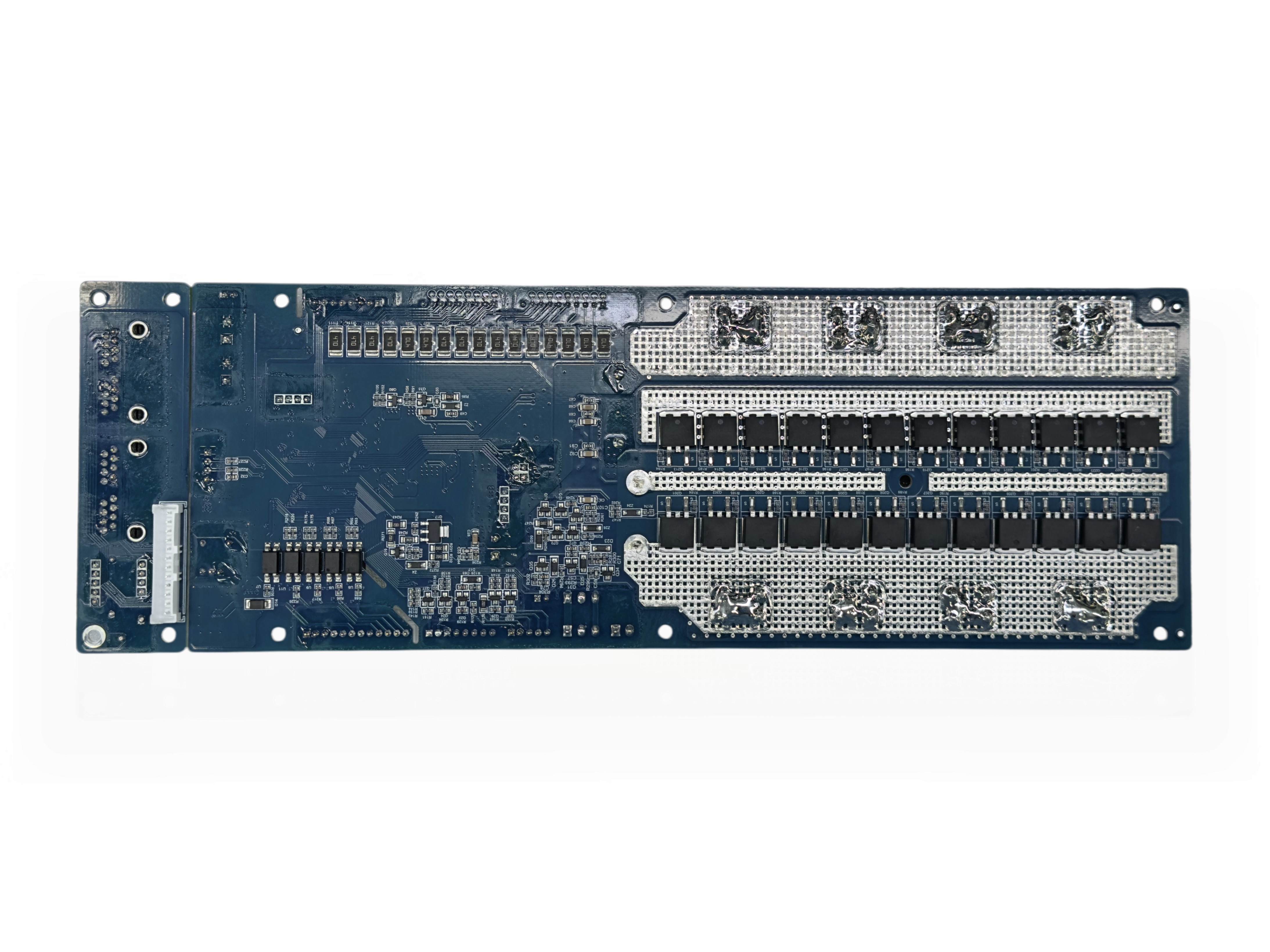

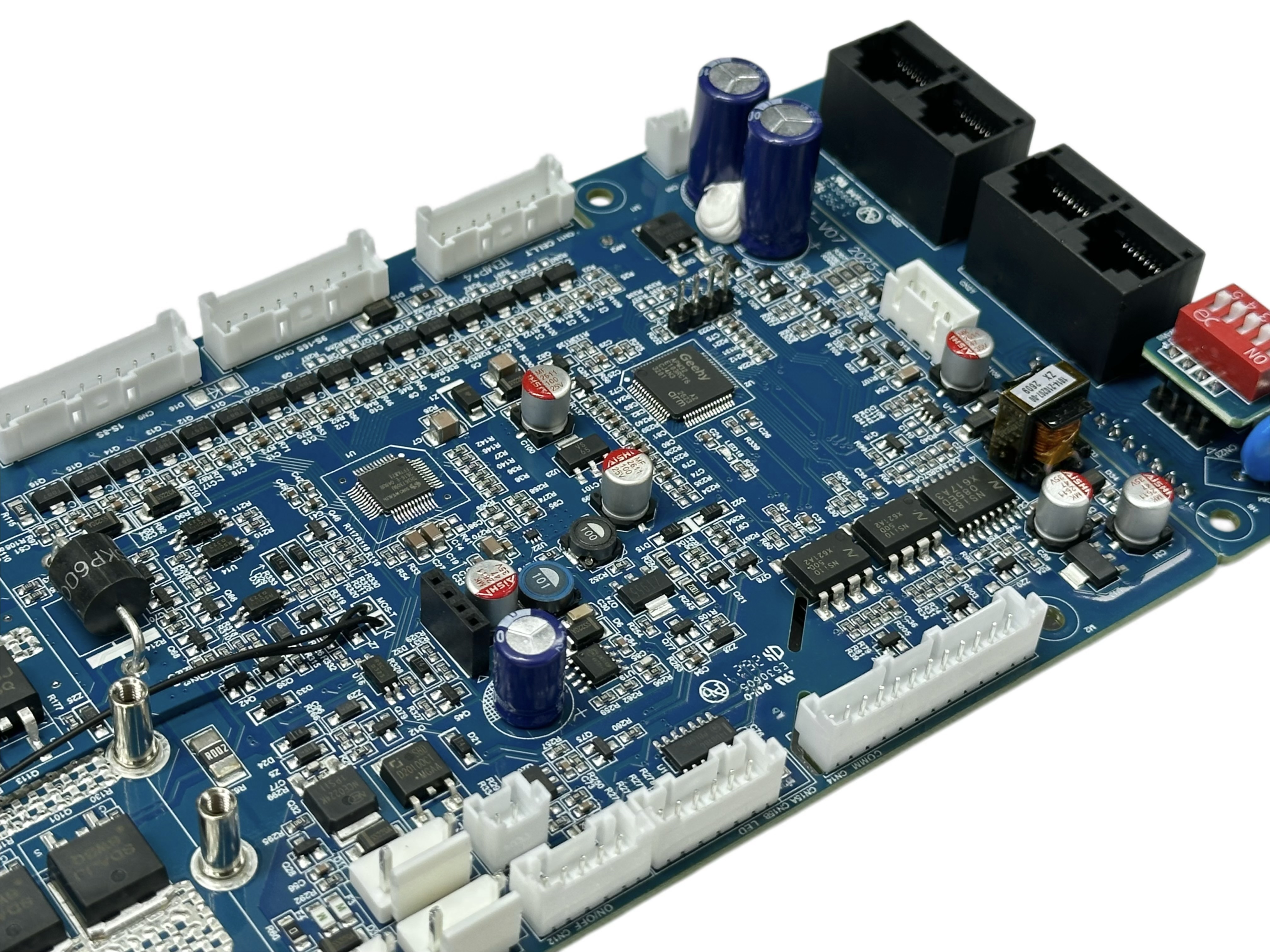

O PCBA usa um substrato FR-4 com uma máscara de solda azul escura e um formato longo e retangular. Ambos os lados carregam os componentes eletrônicos. A seção de controle contém um MCU de gerenciamento principal, circuitos de processamento de sinal, componentes de comunicação, capacitores, resistores, conectores de interface e uma chave DIP. Vários conectores brancos fornecem detecção de bateria e conexões de sinal externo. As interfaces de comunicação em estilo de rede ficam na placa para conexão do sistema de acordo com o projeto elétrico final.

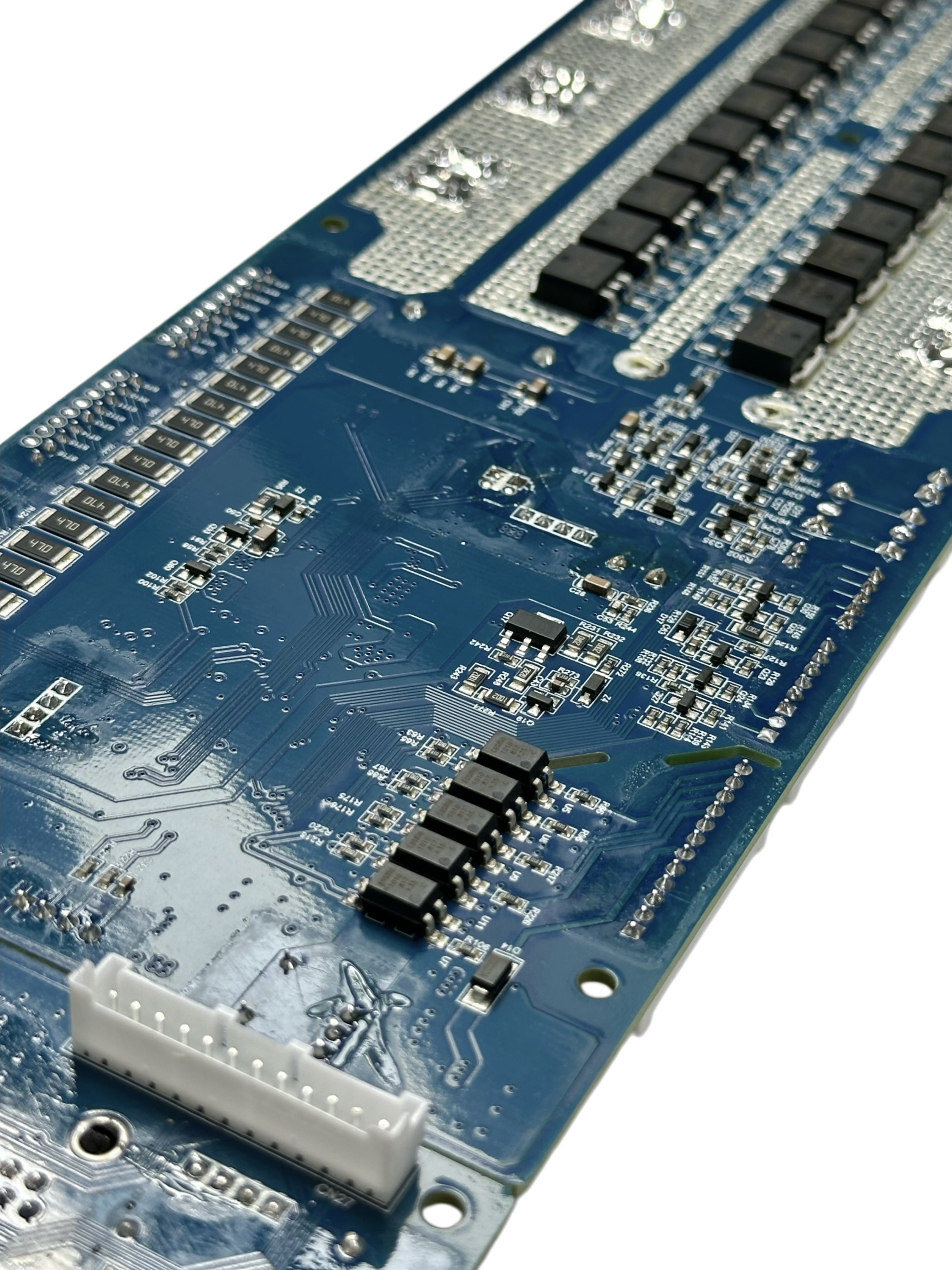

Uma grande seção de alimentação cobre um lado do PCBA. Vários MOSFETs de potência ficam em grupos paralelos para comutação de alta corrente. A placa também possui amplas áreas condutoras, grandes posições de conexão e estruturas de gerenciamento térmico ao redor dos dispositivos de energia. Esses recursos tornam o projeto adequado para aplicações de bateria onde o BMS deve gerenciar correntes de carga e descarga mais altas durante a operação normal.

O processo de fabricação usa principalmente montagem SMT PCB para os circuitos de controle e potência. Vários dispositivos SMD são montados em ambos os lados da placa. Isso requer montagem controlada de montagem em superfície para MCU, MOSFETs, componentes de driver e pequenos dispositivos passivos. A placa também mostra a montagem SMT de dupla face combinada com a instalação do conector e outros processos de passagem, quando necessário.

Em um sistema de bateria, o PCBA pode suportar funções de aquisição e proteção do status da bateria de acordo com o circuito e design de firmware do próprio cliente. As funções personalizadas típicas incluem monitoramento de tensão, monitoramento de corrente, proteção contra sobrecarga, proteção contra descarga excessiva, proteção contra sobrecorrente, monitoramento de temperatura e comunicação da bateria. Os limites exatos de proteção e funções de monitorização dependem da especificação final do BMS.

A placa é adequada para baterias de armazenamento de energia, sistemas de baterias industriais, equipamentos de baterias de lítio e outras aplicações de baterias de alta corrente em campo. Dimensões da PCB, número de canais de monitoramento da bateria, interfaces de comunicação, layouts de conectores, configurações MOSFET, requisitos atuais e funções de firmware podem seguir as especificações do cliente.

Os serviços de fabricação abrangem fabricação de PCB, fornecimento de componentes, montagem SMT, instalação de componentes passantes, programação, inspeção e testes funcionais. A produção também oferece suporte a processos sem chumbo e sem halogênio para projetos personalizados de PCBA de gerenciamento de bateria.
