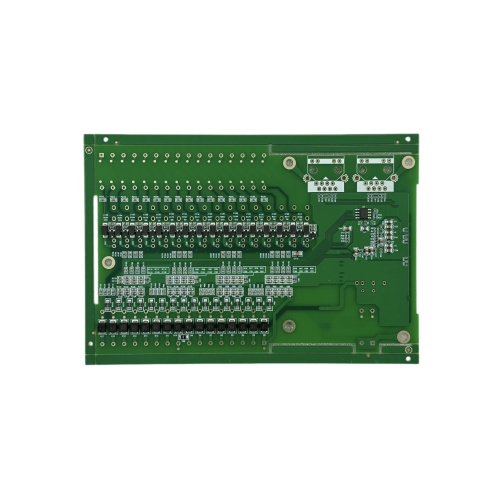

Driver PCBA de E/S multicanal industrial

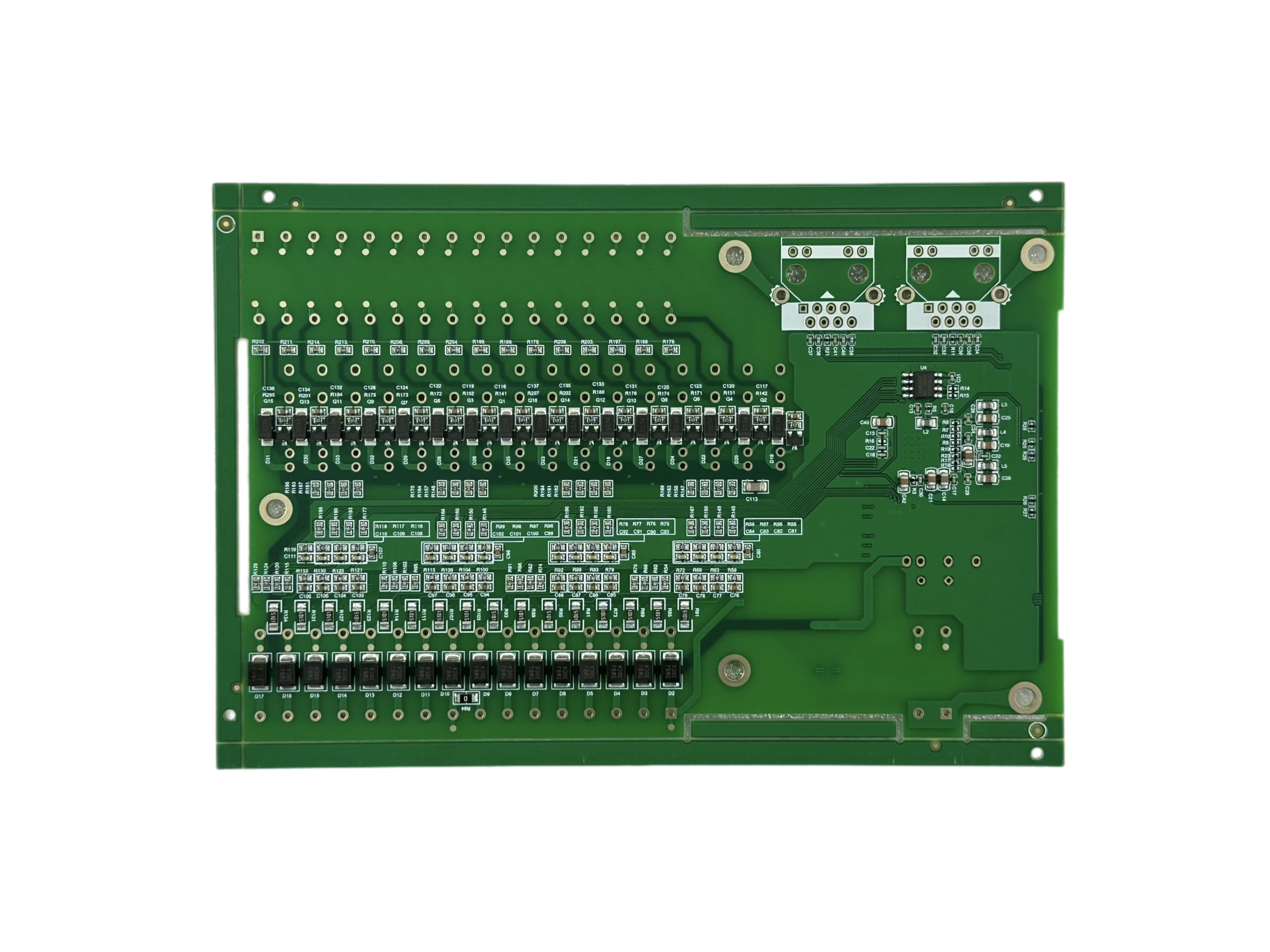

O PCBA usa uma máscara de solda verde e uma grande estrutura de placa retangular. Vários furos de montagem circundam a placa para instalação mecânica na caixa do equipamento. Ambos os lados contêm componentes eletrônicos e roteamento de circuitos para as partes ativas e passivas. A placa contém um MCU de controle principal, vários ICs de driver, circuitos MOSFET e transistores, resistores, capacitores, componentes de potência e posições de interface. Seções de circuito repetidas ficam espalhadas pela placa para suportar vários canais de controle independentes.

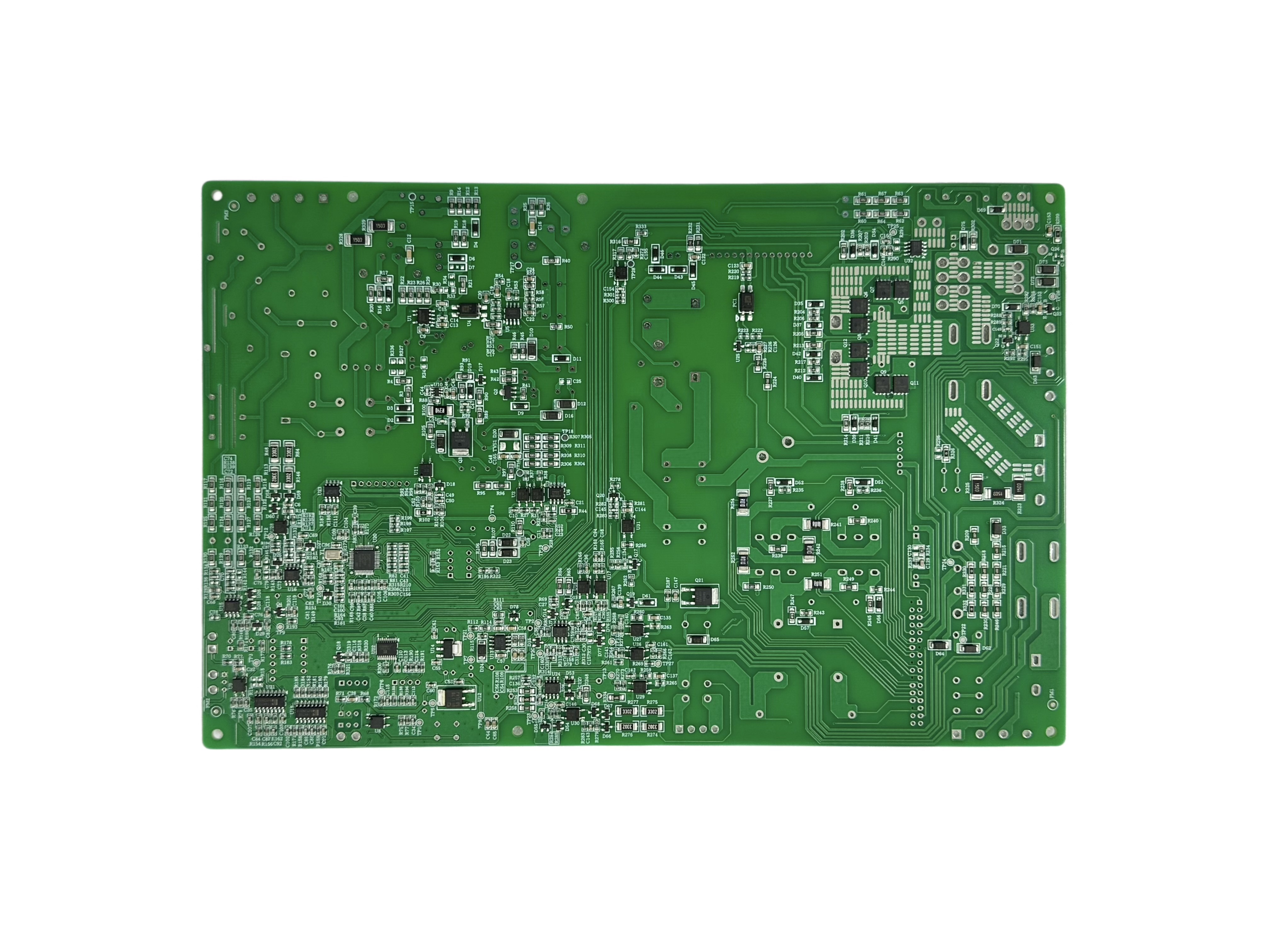

O processo de fabricação usa principalmente montagem de PCB SMT. A maioria dos componentes de controle e driver são montados com tecnologia de montagem em superfície. O layout denso dos componentes também se adapta à montagem de montagem em superfície para placas de controle industriais complexas. Os componentes são montados em ambos os lados da PCB, portanto o projeto também envolve montagem SMT dupla face e processos de soldagem controlados.

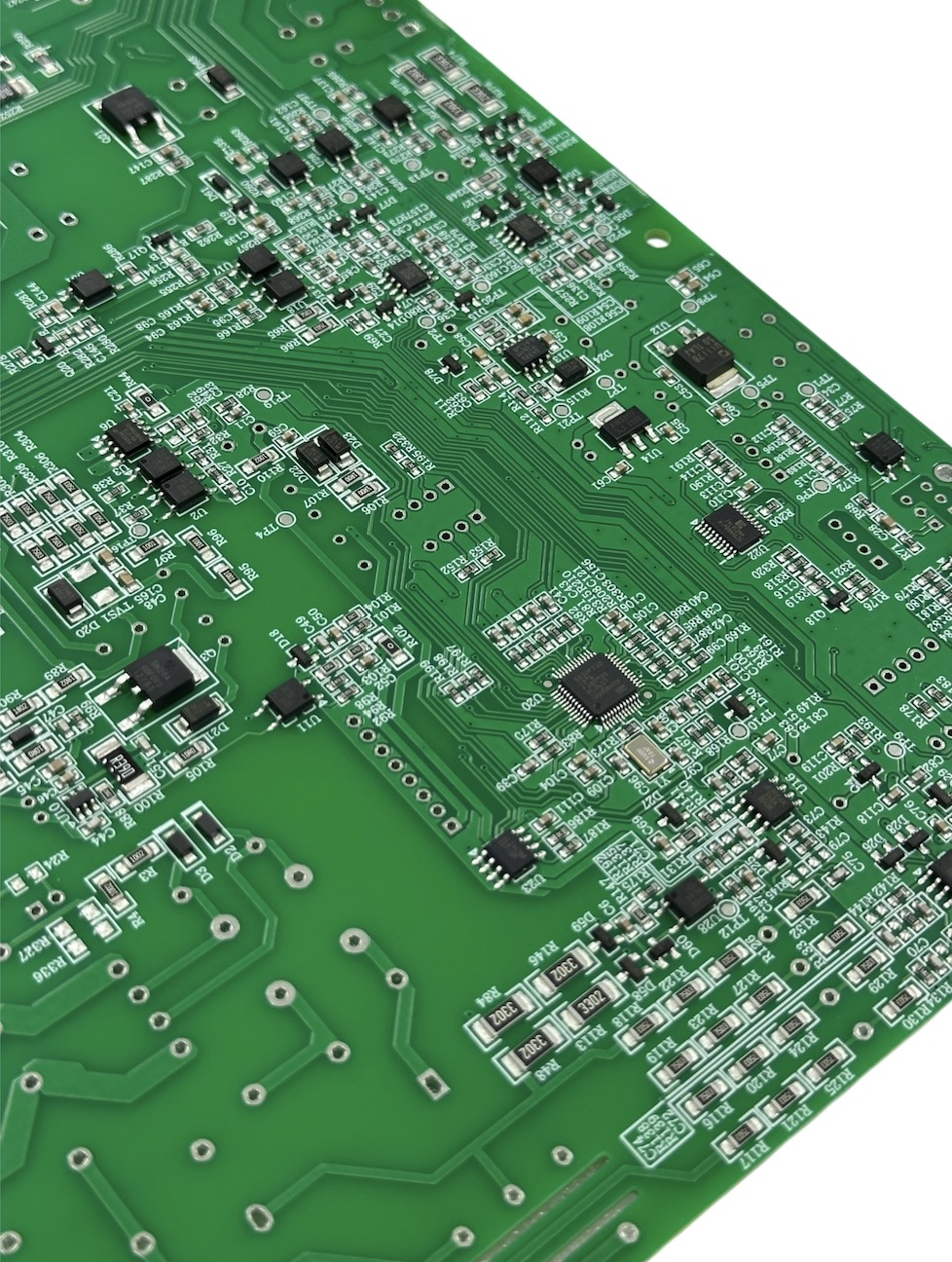

Uma característica importante deste PCBA é o layout do driver multicanal. Várias seções repetidas de MOSFET e condicionamento de sinal ficam espalhadas pela placa. Esses circuitos permitem que o controlador gerencie vários canais de saída e cargas externas. O projeto, portanto, se adapta a controladores de automação, máquinas industriais, sistemas de controle de equipamentos, controle de atuadores e outras aplicações de múltiplas saídas. A placa também contém diferentes áreas de sinal e traços de energia mais amplos. Este layout separa os sinais de controle dos caminhos de carga de corrente mais alta de acordo com o projeto elétrico. Múltiplas posições de furo passante reservam espaço para conectores, blocos de terminais e fiação externa. Sua configuração final segue os requisitos de interface do equipamento.

Para produção personalizada, as dimensões da PCB, a quantidade de canais, a disposição dos conectores, a configuração do MCU, o circuito do driver e os requisitos de carga seguem o projeto do cliente. Os serviços de fabricação cobrem a fabricação de PCB, fornecimento de componentes, montagem de PCB SMT, instalação de componentes passantes quando necessário, programação, inspeção e testes funcionais. Processos sem chumbo e sem halogênio estão disponíveis para produção.
