Painel de controle HMI com teclado LCD PCBA

O painel de controle IHM com teclado LCD PCBA é construído como uma interface homem-máquina compacta para operação do equipamento, ajuste de parâmetros e monitoramento de status. A placa carrega um display LCD, quatro teclas de função física, um MCU de controle, uma campainha e conexões de sinal externo dentro de um conjunto de painel. Ele se adapta a equipamentos industriais, máquinas comerciais, sistemas de controle de energia e outros dispositivos eletrônicos que precisam de uma interface operacional local simples.

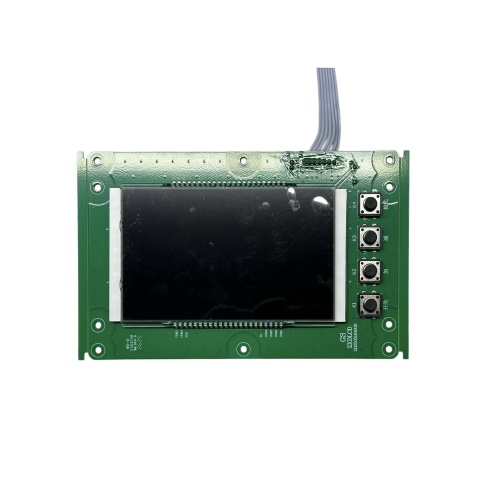

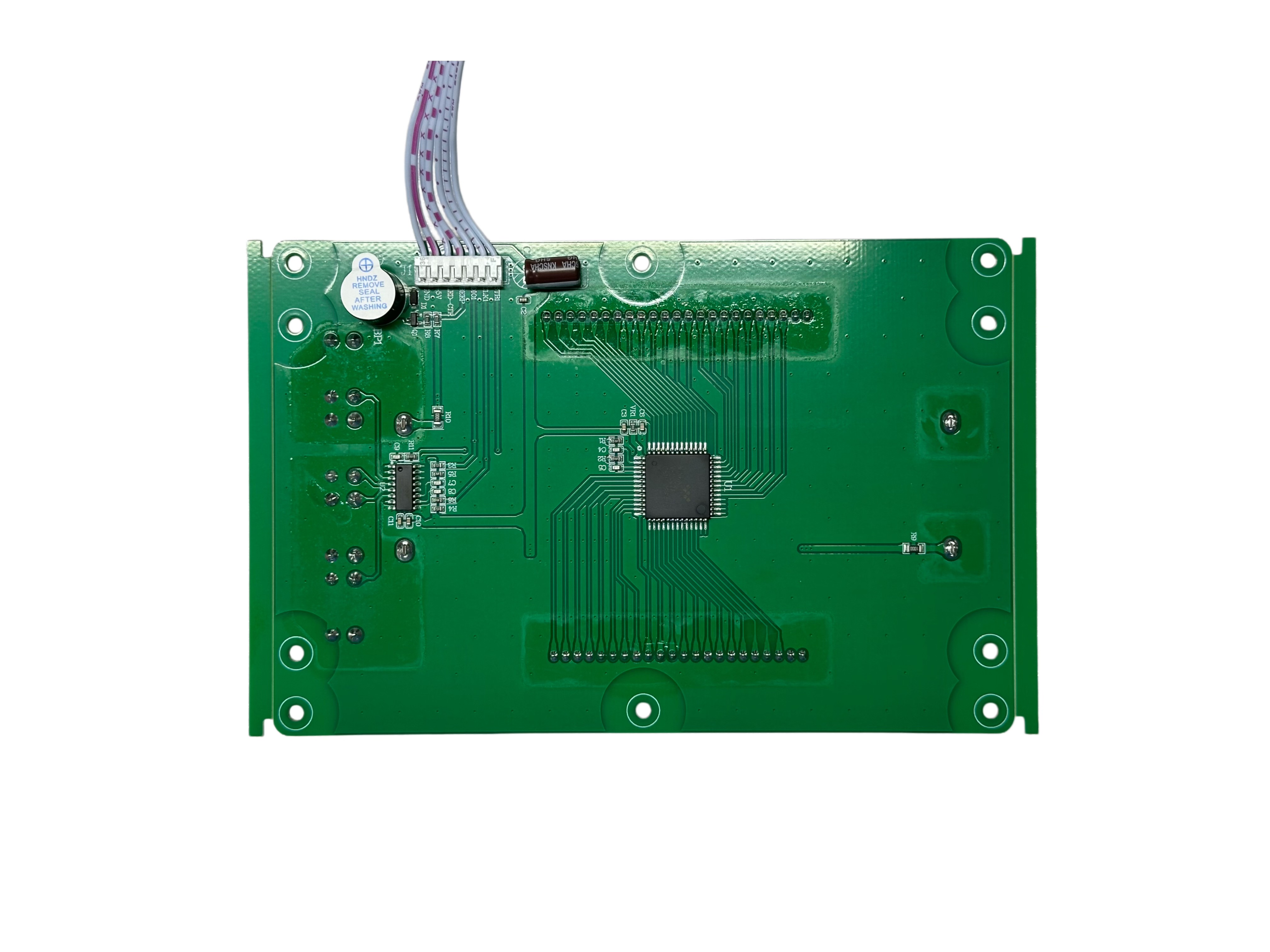

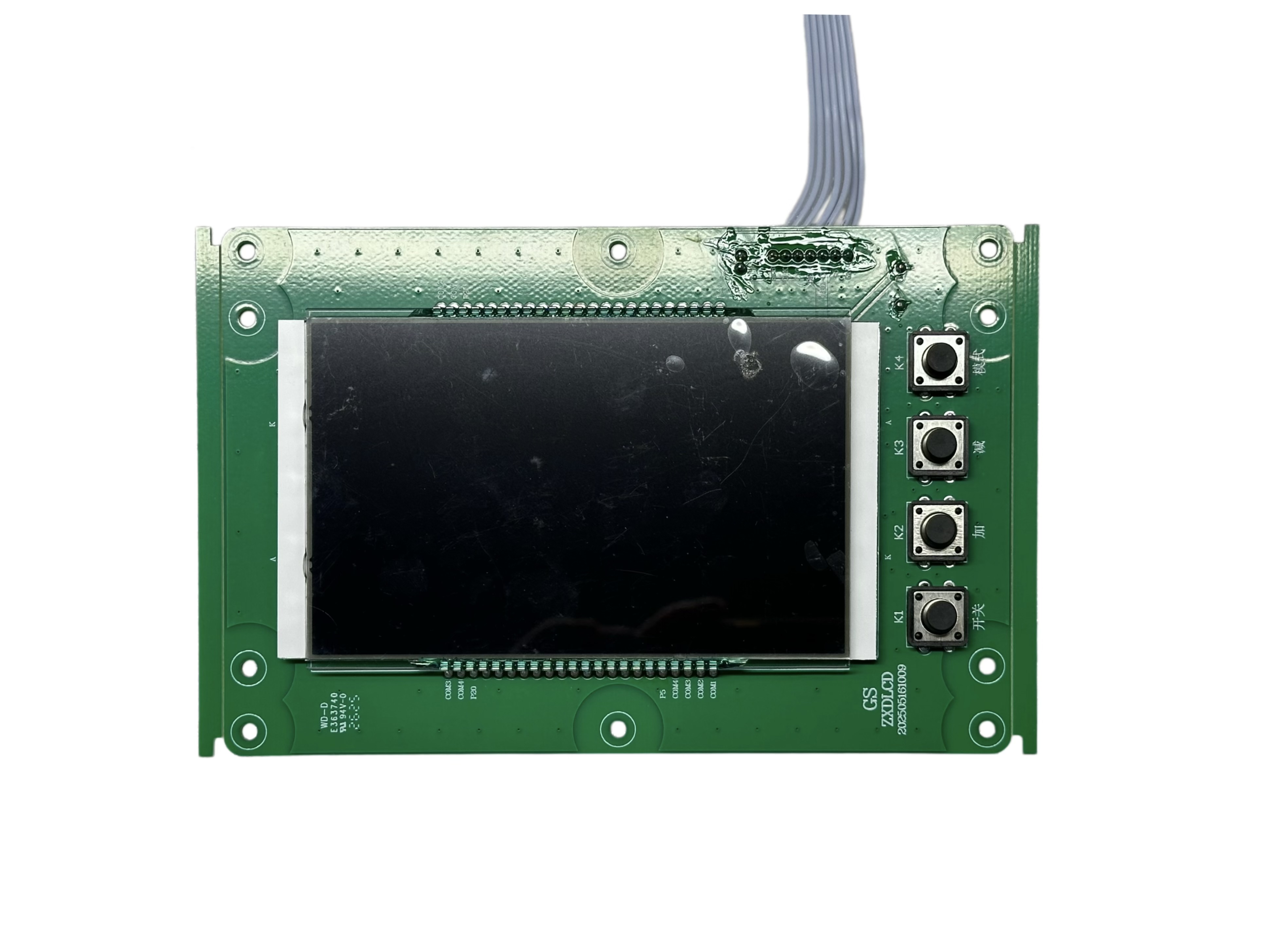

A parte frontal carrega um grande módulo LCD e quatro botões para ligar, aumentar, diminuir e seleção de modo. Esses componentes dão aos operadores acesso direto às configurações do equipamento e às informações operacionais. A parte traseira contém o MCU principal, circuitos de interface, componentes passivos, campainha e um conector de cabo para comunicação com o sistema de controle principal. Vários orifícios de montagem ao redor da placa de circuito impresso suportam a instalação atrás da caixa do equipamento ou do painel de controle frontal.

Este produto mostra capacidade de montagem SMT para exibição mista e eletrônica de controle. A tecnologia de montagem em superfície monta o MCU, ICs de interface, resistores, capacitores e outros componentes compactos, e o display e outros componentes mecânicos se ajustam à estrutura do produto. O serviço de montagem de PCB pode abranger fornecimento de componentes, colocação de SMT, soldagem, inspeção, programação e testes funcionais para placas HMI personalizadas.

O painel suporta personalização para diferentes requisitos de equipamento. Os clientes podem definir o tamanho do LCD, o conteúdo da exibição, as funções dos botões, o tipo de conector, as dimensões da PCB, as posições de montagem, a interface de comunicação e as funções de firmware. A campainha também fornece feedback sonoro para operações de botões, alarmes ou alterações de status do equipamento.

Para projetos OEM e ODM, o PCBA é construído de acordo com arquivos Gerber do cliente, BOM, firmware e requisitos de montagem. Processos sem chumbo e sem halogênio estão disponíveis para produção personalizada.
