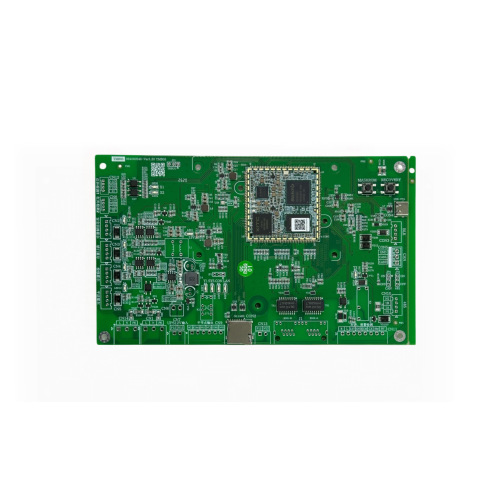

Placa-mãe PCBA do gateway IoT industrial

O Industrial IoT Gateway Mainboard PCBA foi projetado para equipamentos industriais que requerem computação incorporada, aquisição de dados, comunicação, armazenamento e controle periférico em uma única plataforma de hardware. A placa-mãe integra um módulo de computação baseado em Rockchip com Ethernet, barramento industrial, E/S, armazenamento e circuitos de alimentação de suporte. Sua arquitetura integrada torna o produto adequado para gateways industriais, controladores de equipamentos, sistemas de monitoramento remoto e eletrônicos conectados personalizados, onde o design de PCB multicamadas suporta a integração de múltiplas seções funcionais em uma área de placa prática.

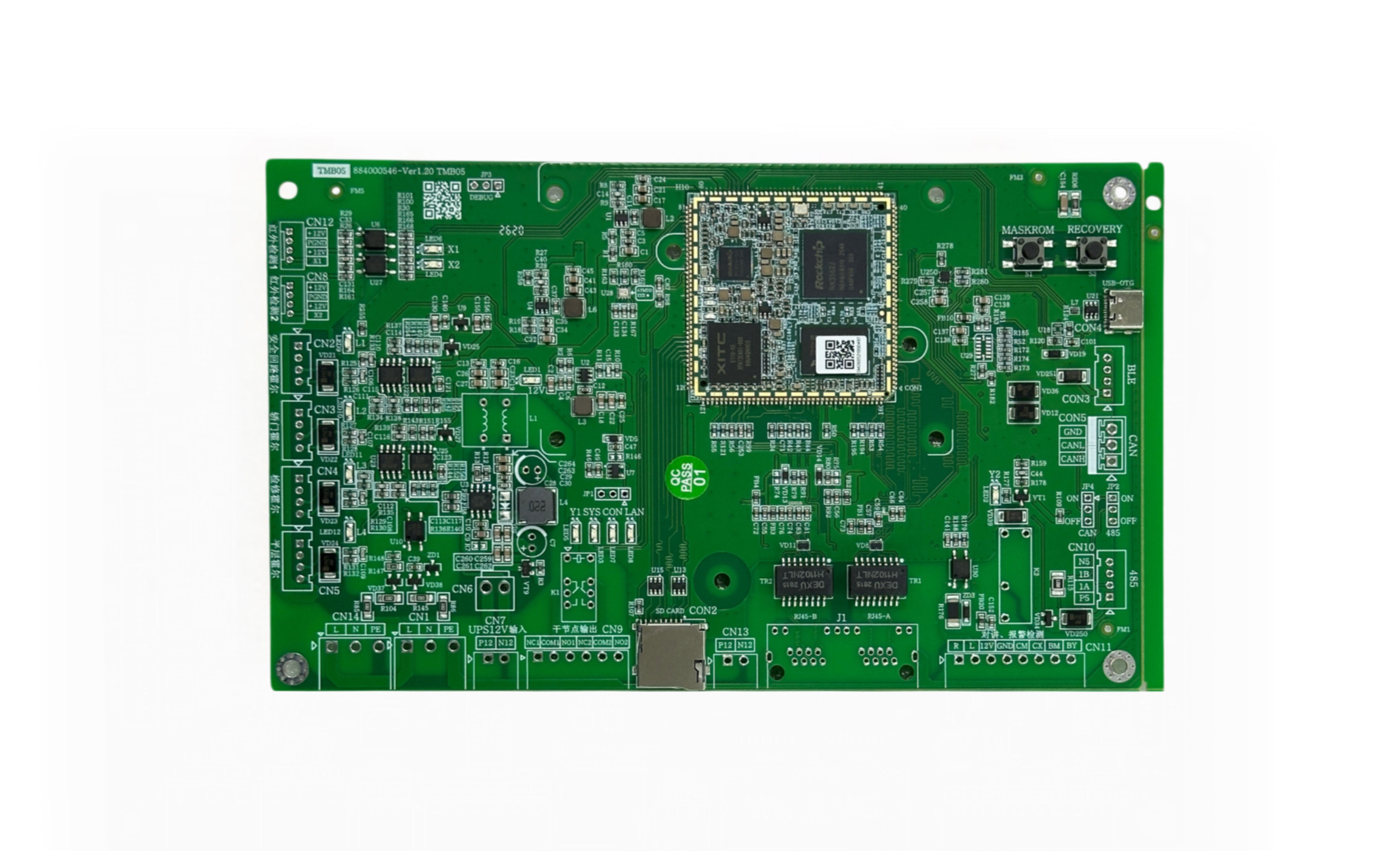

A placa combina circuitos de interface Ethernet dupla com seções de comunicação CAN e RS485, um slot para cartão SD, conectividade USB, conexões de saída de contato seco e vários terminais de E/S externos. Os botões MASKROM e RECOVERY fornecem acesso adicional para operação e manutenção no nível do sistema. Através de suas interfaces de comunicação, a placa-mãe pode conectar-se a dispositivos de campo, trocar dados de equipamentos, fornecer armazenamento local e comunicar-se com controladores ou sistemas de rede com base na arquitetura de hardware e software configurada.

Reunir o módulo de computação, os circuitos Ethernet, os barramentos industriais, os canais de E/S e as seções de energia requer roteamento cuidadoso e planejamento de interface. O design de PCB de alta velocidade é particularmente relevante para as seções de sinal relacionadas ao processador e à Ethernet, enquanto a comunicação industrial e os circuitos de E/S externos introduzem diferentes requisitos de roteamento e conexão. Uma abordagem coordenada de design e layout de PCB permite que essas áreas funcionais sejam organizadas em torno de locais de interface, dimensões da placa, pontos de montagem e requisitos elétricos do sistema completo.

Para um gateway industrial, a verificação da fabricação deve refletir as interfaces que a placa realmente utiliza, em vez de depender apenas da inspeção geral da montagem. As verificações de inicialização podem ser combinadas com conectividade Ethernet, comunicação CAN e RS485, acesso a cartão SD, resposta de E/S e outros testes de interface específicos do projeto. A orientação do conector e a identificação do terminal também são importantes porque a placa liga vários tipos de fiação de campo e equipamentos externos dentro do mesmo sistema.
