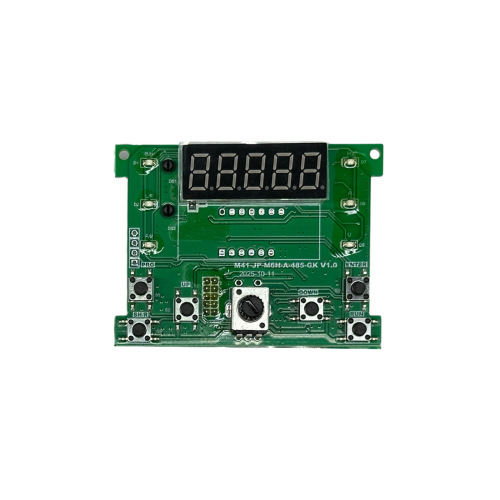

Painel IHM com display de 7 segmentos PCBA

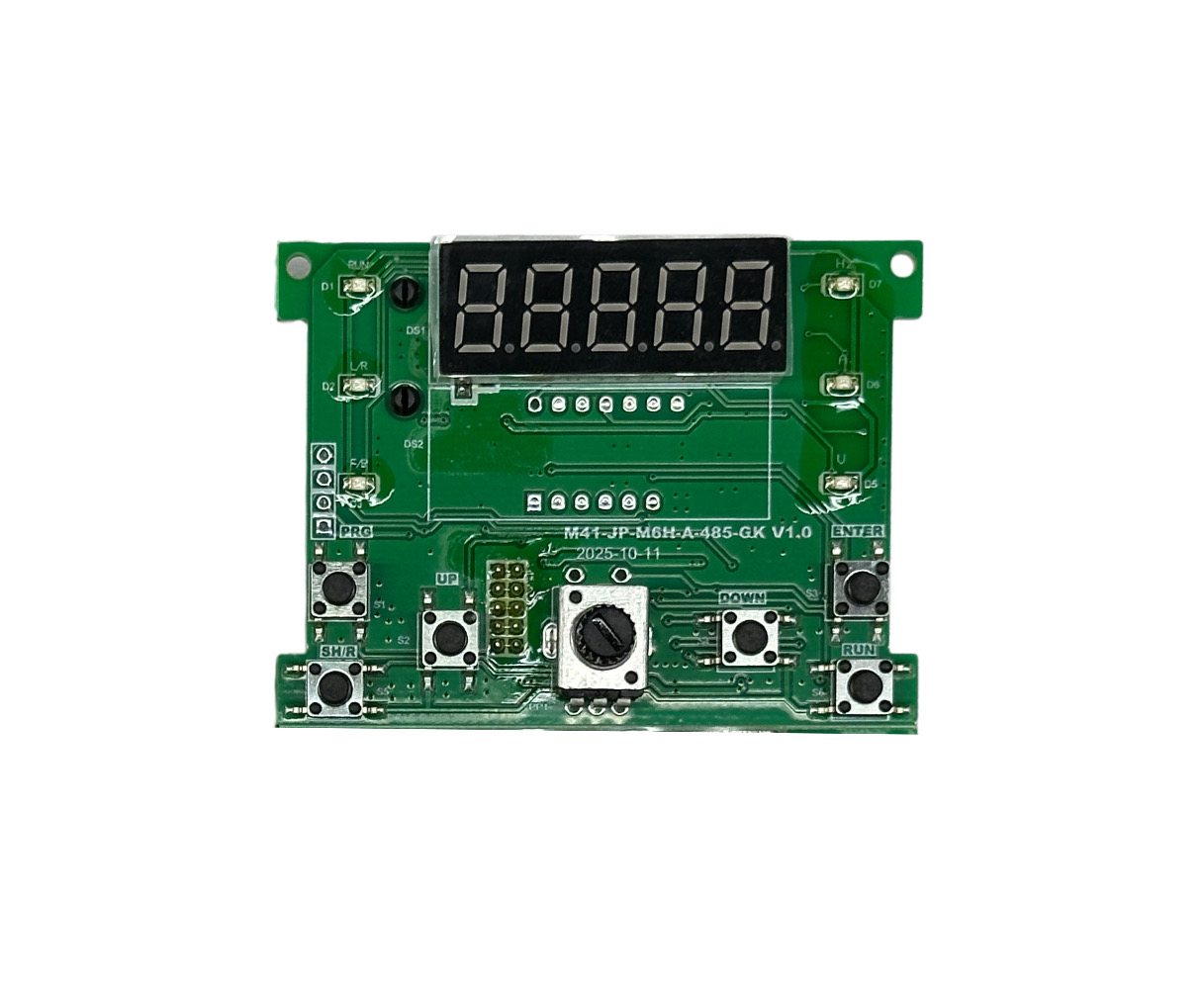

Este painel HMI PCBA com display de 7 segmentos é construído para configuração de parâmetros locais, display numérico, seleção de modo de operação e indicação de status em equipamentos industriais. O painel de controle compacto usa uma PCB rígida FR-4 verde e contém um display LED de cinco dígitos e 7 segmentos, seis botões de função, vários LEDs indicadores, um componente de controle de ajuste e posições de conexão para vinculação ao controlador principal.

O painel frontal fornece controles PRG, UP, DOWN, ENTER, SH/R e RUN claramente marcados, para que os operadores possam fazer ajustes comuns no equipamento diretamente da interface local. Juntamente com o display de cinco dígitos e os indicadores de status, a placa funciona como um painel de controle IHM que exibe valores operacionais, edita parâmetros, seleciona funções e fornece feedback visual durante a operação do equipamento. Isso torna a montagem adequada para controladores industriais, equipamentos comerciais e outras máquinas que necessitam de um painel de exibição digital compacto.

O conjunto combina circuitos eletrônicos montados em superfície com componentes de interface passante, de modo que se adapta à montagem DIP e à fabricação de PCBA de tecnologia mista. Os componentes através do orifício, como o display e os controles operacionais, precisam de inserção, soldagem, alinhamento e inspeção controladas para manter um posicionamento mecânico consistente e conexões elétricas confiáveis. A montagem de PCB passante funciona com processamento SMT para completar a produção de placas de exibição e de interface do operador.
